3.1.7 Equipments (IE03)
Equipments für Extrusionswerkzeuge
Um die Laufmeter des Werkzeugs zu ermitteln werden pro physischem Extrusionswerkzeug Equipments mit einer Fertigungshilfsmittel-Sicht angelegt. So ist sichergestellt, dass die zurückgemeldeten Vorgangsdaten per Einrichtung von entsprechenden Messpunkten weggeschrieben werden.
Messpunkte
| Merkmalname | Bedeutung |
|---|---|
| G0010 | Laufmeter (Gut+Ausschussmenge) |
| G0011 | Gewicht |
| G0012 | Geschwindigkeit |

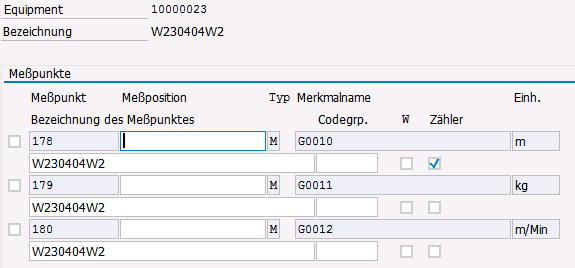

Beispiel: Werkzeug W230404W2

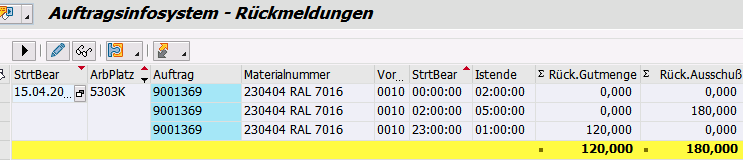

Auf den Fertigungsauftrag 9001399 wurden 180m Ausschuss und 120m Gutware zurückgemeldet.
Messbelege
Messpunkt 178 (Laufleistung in m):
Messpunkt 179 (Gewicht in kg):
Messpunkt 180 (Geschwindigkeit m/min):
Anlage/Pflege von Equipmentstammsätzen
Transaktionen: IE01 (Anlegen), IE02 (Ändern)
Einstiegsbildschirm IE01
- Equipmenttyp: "X"
- gültig am: wird automatisch mit aktuellem Datum vorbelegt
Mit Enter oder
gelangt man in den nächsten Bildschirm.

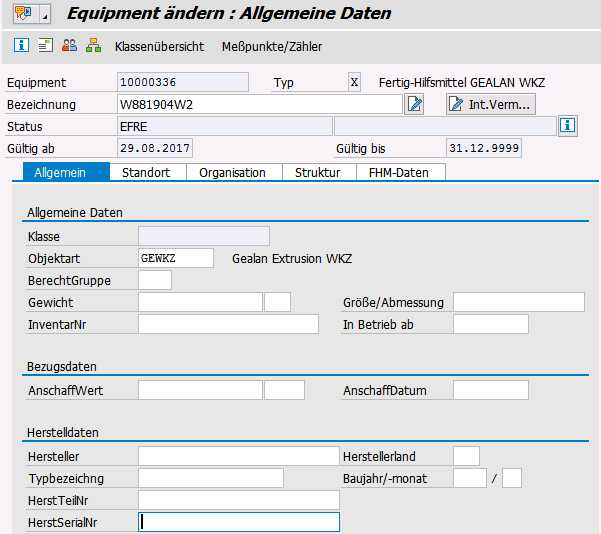

Zu füllende Felder
Reiter Allgemein
- Bezeichnung: Haupt- und Unterwerkzeug (Logik aus "altem" Werkzeugstamm)
- Objektart: GEWKZ
Reiter Standort
| Feld | Wert |
|---|---|
| Standortwerk | immer 3021 |
| Standort | immer 3021 |
| Betriebsbereich | immer 010 |
| Arbeitsplatz | Werkzeugarbeitsplatz (immer ohne dem Präfix "W2" für Haupt und Unterwerkzeug) |
Erst der Eintrag des Arbeitsplatzes ermöglicht die Fortschreibung der Messbelege!

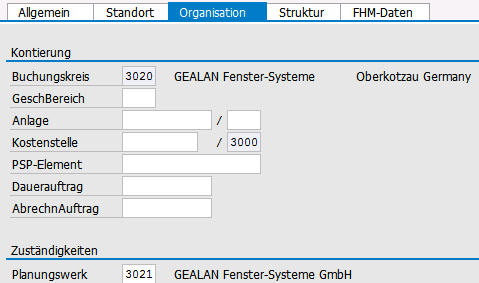

Reiter Organisation
| Feld | Wert |
|---|---|
| Buchungskreis | immer 3020 |
| Kostenstelle | → Feld Kostenrechnungskreis: immer 3000 |
| Planungswerk | immer 3021 |

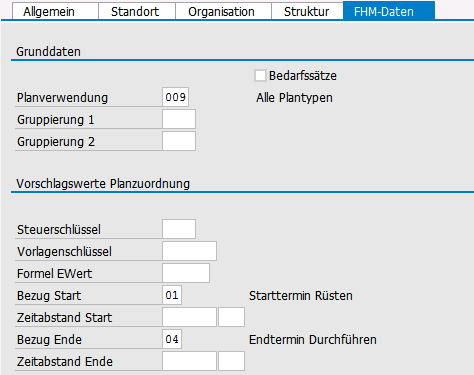

Reiter FHM-Daten
| Feld | Wert |
|---|---|
| Planverwendung | immer 009 |
| Bezug Start | immer 01 |
| Bezug Ende | immer 04 |

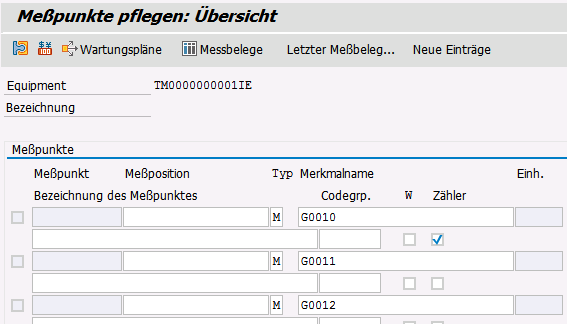

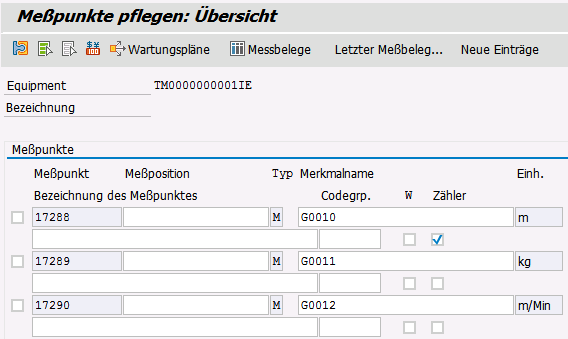

Messpunkte/Zähler setzen
Mit Klick auf den Button
sind entsprechende zu setzen:
| Messpunkt | Bezeichnung | Einheit | Typ |
|---|---|---|---|
| G0010 | Laufleistung Werkzeug in Meter (Gutware+Ausschuss) | m | kumuliert mit Zähler |
| G0011 | gemessenes Profilgewicht | kg | - |
| G0012 | Geschwindigkeit | m/min | - |
Mit Klick auf den Speicher-Button
wird das Equipment angelegt bzw. geändert (IE02). Die Nummernvergabe erfolgt dabei intern (aufsteigend mit der Nummer 10000000).

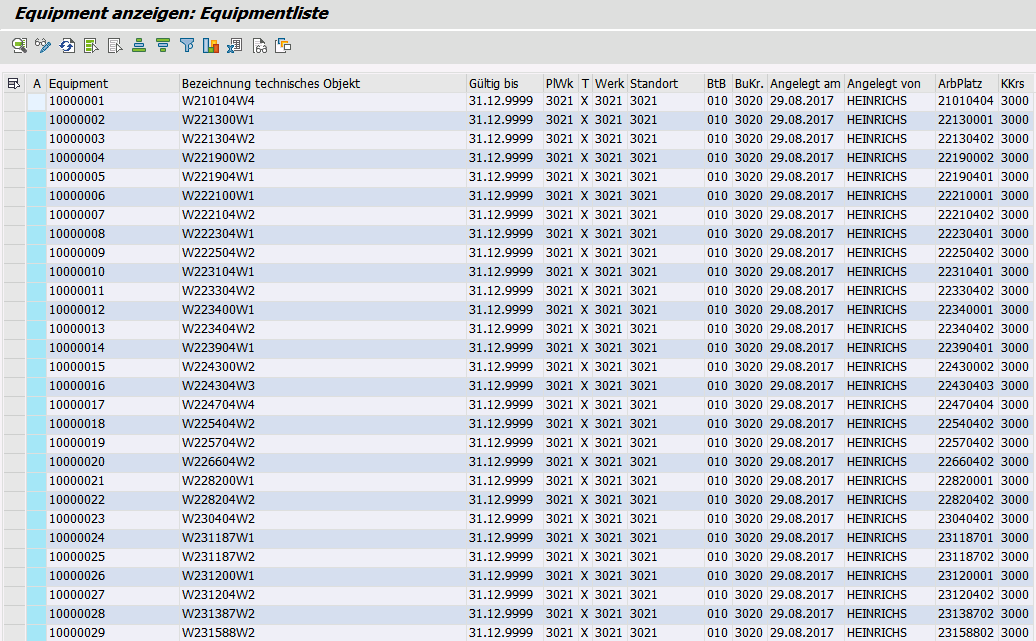

Übersicht über gepflegte Equipments

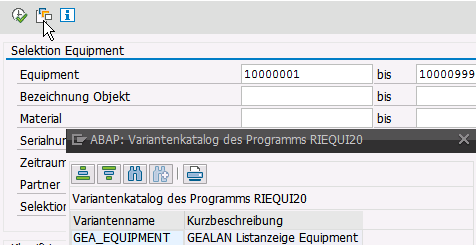

Über die Transaktion IH08 erhält man einen Überblick über die gepflegten Equipments. Für GEALAN sind die aktuell relevanten Daten unter der Variante GEA_Equipment angelegt.
Nach Auswahl dieser über den Button
und Klick auf
wird die Liste entsprechend aufgebaut.
Über die Auswahlbutton besteht beispielsweise die Möglichkeit die Daten nach Excel zu exportieren:
