3.1.3 Arbeitsplätze (CR03)

Migration Maschinenarbeitsplätze

Maschinenarbeitsplätze Extrusion

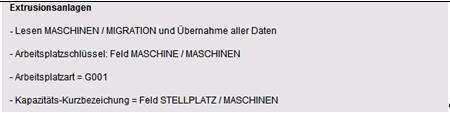

Die Maschinenarbeitsplätze für die Extrusion entsprechen der Anlagen ID in mapics. Aus der Bezeichnung geht der Stellplatz hervor. Vgl. Programmieranforderung:

Besonderheit

Arbeitsplatz "TANNA": Platzhalter im Vorgang im Arbeitsplan. Wird nach der Einplanung durch konkreten Maschinenarbeitsplatz ersetzt.

Maschinenarbeitsplätze Kaschierung

Die Maschinenarbeitsplätze für die Kaschierung ergeben sich nach der gleichen Logik wie für die Extrusion.

Besonderheit

Arbeitsplatz "KASCHIER": Platzhalter im Vorgang im Arbeitsplan. Wird bei der Vorgangsrückmeldung zum Auftrag durch konkreten Maschinenarbeitsplatz ersetzt.

Maschinenarbeitsplätze sonstige

Für die Bereiche DEA, IKD, Stanze, Packerei, Schneidanlage sind Arbeitsplätze angelegt.

Bereich	Anlage	Stellplatz
IKD	TSEA1	TSEA1
DEA	T_DEA	TDEA1
Stanze	S0003	TSTA1
Schneidanlage (Dekorfolie)	T_SA1	T_SA1
Schneidanlage (Schutzfolie)	T_SA2	T_SA1

Besonderheiten

• Arbeitsplatz "Buendel": fiktiver Arbeitsplatz; Indikator für Bündelprofile
• Arbeitsplatz "UMHAND": außerplanmäßige Umhandlingsaktivitäten können abgebildet werden

Migration Werkzeugarbeitsplätze

Werkzeugarbeitsplätze Extrusion

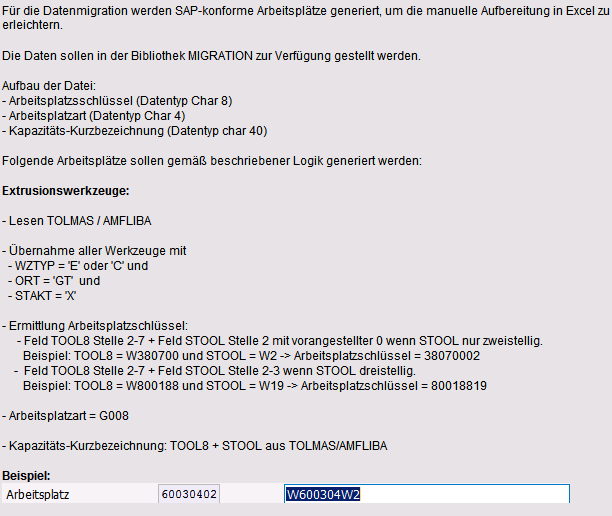

Jedes physische Werkzeug ist ein Werkzeugarbeitsplatz, dessen Eigenschaften in der Arbeitsplatzklassifizierung charakterisiert sind. Folgende Regel gilt für die Arbeitsplatzgenerierung für SAP:

Werkzeugarbeitsplätze Kaschierung

Für die Kaschierung wird pro Kaschiertyp ein Arbeitsplatz angelegt. An diesem Arbeitsplatz werden alle notwendigen technischen Informationen mittels Klassifizierungssystem (Merkmalen) hinterlegt.

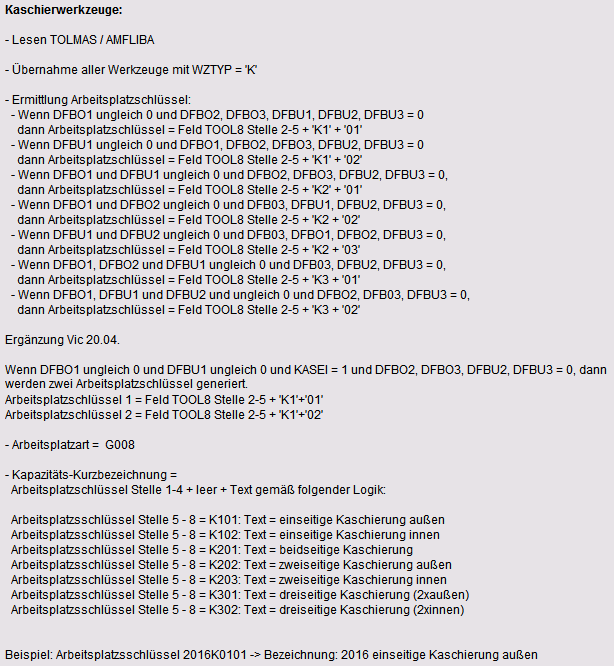

Folgende Logik ist für die Ableitung und Bezeichnung der Kaschierwerkzeuge definiert:

Beispiel für Geometrie 6015:

Arbeitsplatzpflege CR02 CR01

Über die Transaktion CR02 können Arbeitsplätze geändert, über die Transaktion CR01 können Arbeitsplänen angelegt werden.

Pflege Maschinenarbeitsplätze Extrusion

Der Einstieg mit CR2 erfolgt über die Kombination Werk und Arbeitsplatz (→Anlagen_ID)

Über die Eingabehilfe oder F4 ist die Suche über die Bezeichnung (Stellplatz) möglich.

Nach Enter wird der zum Stellplatz T03 passende Arbeitsplatz angezeigt.

Anmerkung: Die Anlagenstellplätze sind von T01.1-T22.2 definiert

Nach Enter wird dieser ins Eingabefeld übernommen:

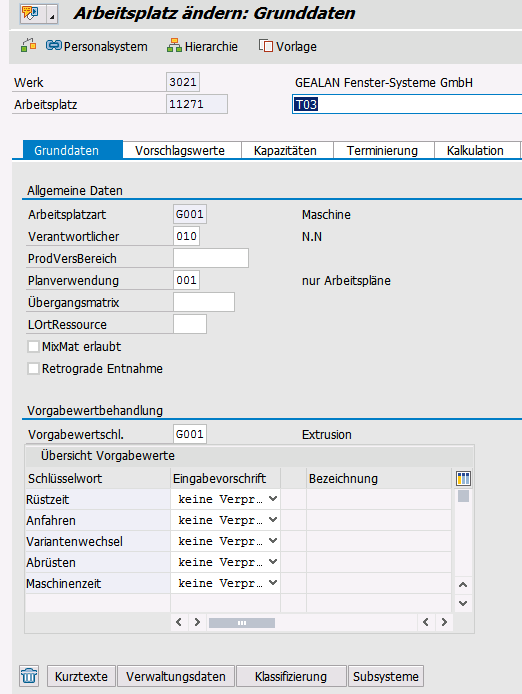

Reiter Grunddaten

In der ersten Ansicht öffnet sich der Reiter Grunddaten

Folgende Daten sind relevant:

Feld	Wert/Bedeutung
Arbeitsplatzart	G001 für Maschinen, G008 für Werkzeuge
Verantwortlicher	010 (Arbeitsvorbereitung)
Planverwendung	001 (für Arbeitspläne)
Vorgabewertschl.	G001

> Von der Arbeitsplatzart ist es abhängig, welche Daten im Stammsatz des Arbeitsplatzes gepflegt werden können.

Vorgabewertschlüssel G001 legt die Vorgabewerte für die Leistungsarten fest:

• Extrusion: Rüstzeit, Anfahren, Variantenwechsel, Abrüsten, Maschinenzeit
• Sonstige: Rüstzeit, Maschinenzeit

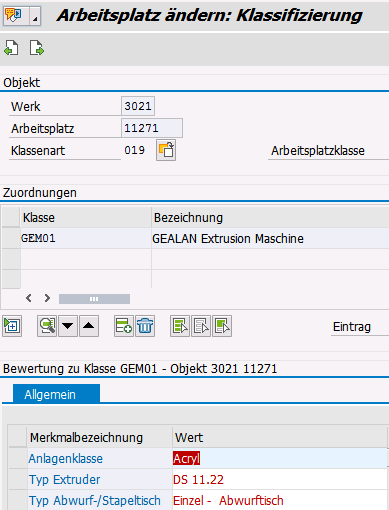

Button Klassifizierung

• Anlagenklasse

• Typ Extruder
• Typ Abwurf -/Stapeltisch: Die oben genannten Merkmale dienen als Einplanhilfe von Extrusionswerkzeugen mit gleichen Merkmalen

Reiter Vorschlagswerte

Feld	Wert

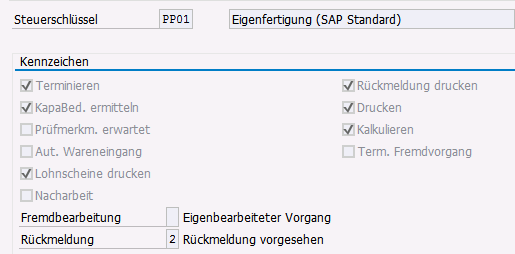

Steuerschlüssel	PP01
REfKz	Haken immer gesetzt; legt fest, dass der Steuerschlüssel im Fertigungsauftrag nicht geändert werden kann

Reiter Kapazitäten

• Formel Bed. Rüsten: GEA001;→ Rüstzeit + Anfahren + Variantenwechsel + Abrüsten
• Formel Bed. Bearb.: GEA002; → Maschinenzeit * Menge / Basismenge

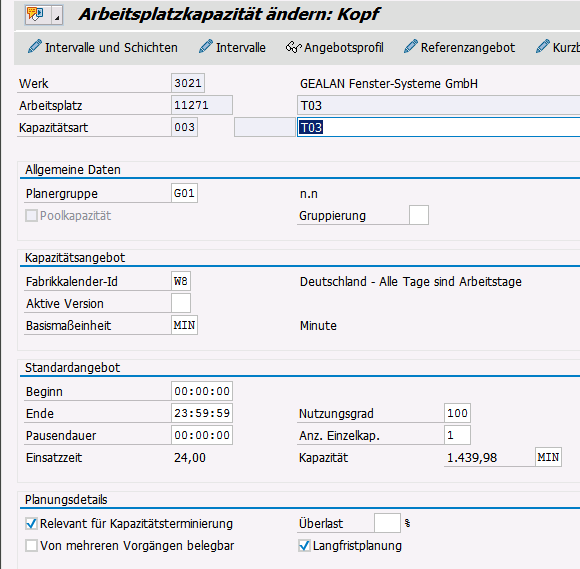

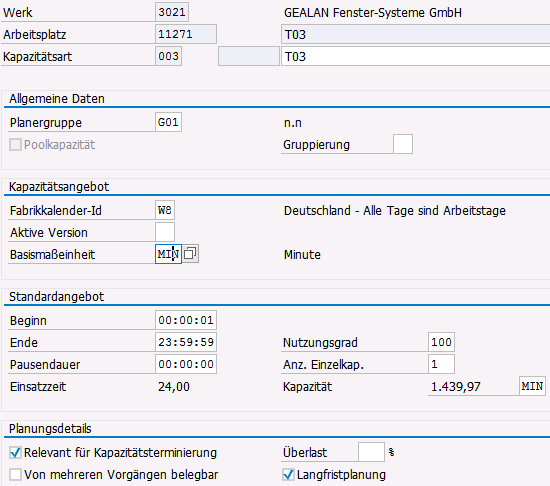

Button Kapazität

Feld	Wert
Kapazitätsart	immer 003
Planergruppe	immer G01 (Arbeitsvorbereitung)
Fabrikkalender-Id	immer W8
Basismaßeinheit	immer MIN
Beginn	immer 00:00:00
Ende	immer 23:59:59
Nutzungsgrad	immer 100
Anz. Einzelkapazitäten	in Abhängigkeit von Einzel (immer 1) und-Sammelkapazität (z.B. TANNA: 40)
Relevant für Kapaterminierung	Haken immer gesetzt
Langfristplanung	Haken immer gesetzt

Reiter Terminierung

Folgende Festwerte:

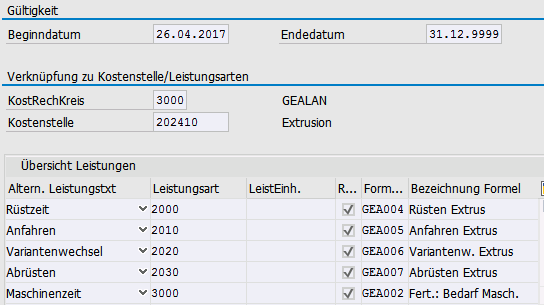

Reiter Kalkulation

• Kostenstelle: Extrusion

Die Leistungsarten sind mit entsprechenden Formeln charakterisiert.

Das Referenzkennzeichen ist immer gesetzt. (→Leistungsarten werden als Vorschlagswert in den Arbeitsplan übernommen und sind nicht änderbar)

Pflege Maschinenarbeitsplätze Kaschierung

Der Einstieg mit CR2 erfolgt über die Kombination Werk und Arbeitsplatz (→Anlagen_ID)

Über die Eingabehilfe oder F4 ist die Suche über die Bezeichnung (Stellplatz) möglich.

Nach Enter wird der zum Stellplatz passende Arbeitsplatz angezeigt

Anmerkung: Die Anlagenstellplätze sind von TFUX1-TFUX8 definiert.

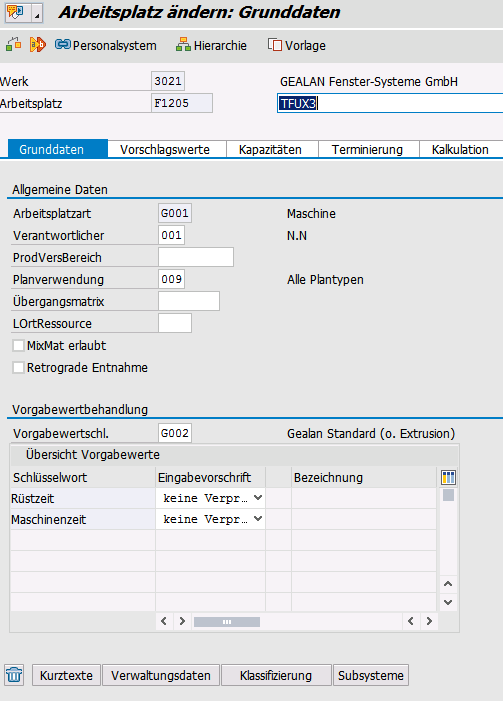

Reiter Grunddaten

Feld	Wert
Arbeitsplatzart	G001 für Maschinen, G008 für Werkzeuge
Verantwortlicher	010 (Arbeitsvorbereitung)
Planverwendung	001 (für Arbeitspläne)
Vorgabewertschl.	G002

Reiter Vorschlagswerte

Feld	Wert
Steuerschlüssel	PP01
REfKz	Haken immer gesetzt

Reiter Kapazitäten

Feld	Formel
Formel Bed. Rüsten	GEA003;→ Rüstzeit
Formel Bed. Bearb.	GEA002; → Maschinenzeit * Menge / Basismenge

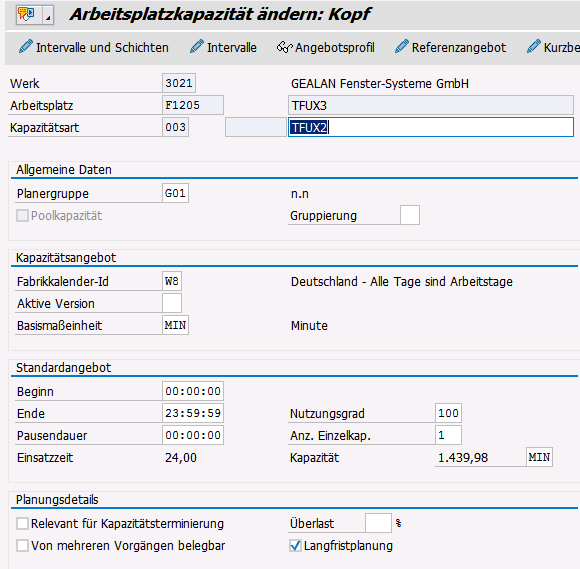

Button Kapazität

Feld	Wert
Kapazitätsart	immer 003
Planergruppe	immer G01 (Arbeitsvorbereitung)
Fabrikkalender-Id	immer W8
Basismaßeinheit	immer MIN
Beginn	immer 00:00:00
Ende	immer 23:59:59
Nutzungsgrad	immer 100
Anz. Einzelkapazitäten	in Abhängigkeit von Einzel (immer 1) und-Sammelkapazität (z.B. Kaschier: 8)
Relevant für Kapazitätsterminierung	Haken immer gesetzt
Langfristplanung	Haken immer gesetzt

Reiter Terminierung

Folgende Festwerte:

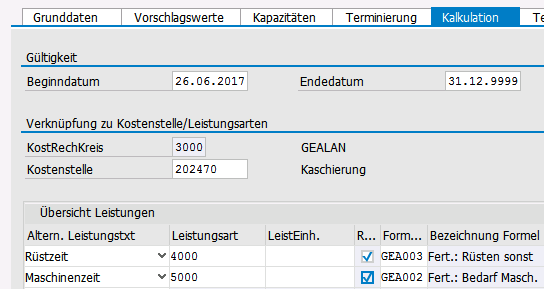

Reiter Kalkulation

• Kostenstelle: Kaschierung

Pflege Maschinenarbeitsplätze sonstige

Sonstige Arbeitsplätze werden nach dem gleichen Muster wie oben beschrieben gepflegt. Für die Arbeitsplätze UMHAND und BUENDEL ist lediglich der Steuerschlüssel ZD zu setzen. Ansonsten ist auf die richtige Kostenstelle zu achten (z.B. MISCH-Arbeitsplatz: Mischerei)

Arbeitsplatz	Art	Bezeichnung
Buendel	G008	Bündelung
UMHAND	G001	Umhandling
MISCH	G001	Mischen
REC	G001	Recycling Profile
T_SA1	G001	Dekorfolienschneidanlage
T_SA2	G001	Schutzfolienschneidanlage
Packerei	G001	Packerei
TDEA3	G001	TDEA1
F0172	G001	TFUX1
F0678	G001	TFUX2
D1320	G001	TFUX3
P0892	G001	TFUX4
W0331	G001	TFUX5
P1425	G001	TFUX6
P3546	G001	TFUX7
F1205	G001	TFUX8
SEA01	G001	TSEA1
S0003	G001	TSTA1

Pflege Werkzeugarbeitsplätze Extrusion

Der Einstieg mit CR2 erfolgt über die Kombination Werk und Arbeitsplatz

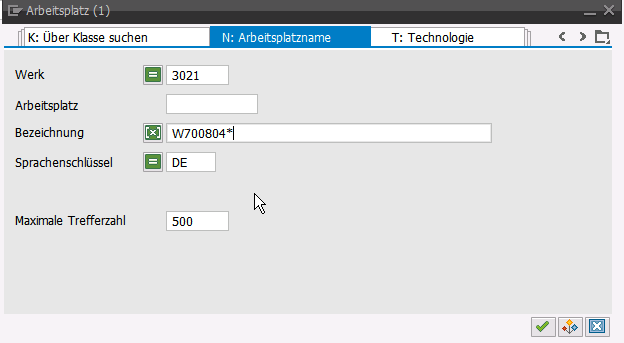

Über die Eingabehilfe oder F4 ist die Suche über die Bezeichnung möglich. Bei der 700804 ist z.B. die Nummer nicht bekannt.

Nach Enter werden die angelegten Werkzeugarbeitsplätze angezeigt.

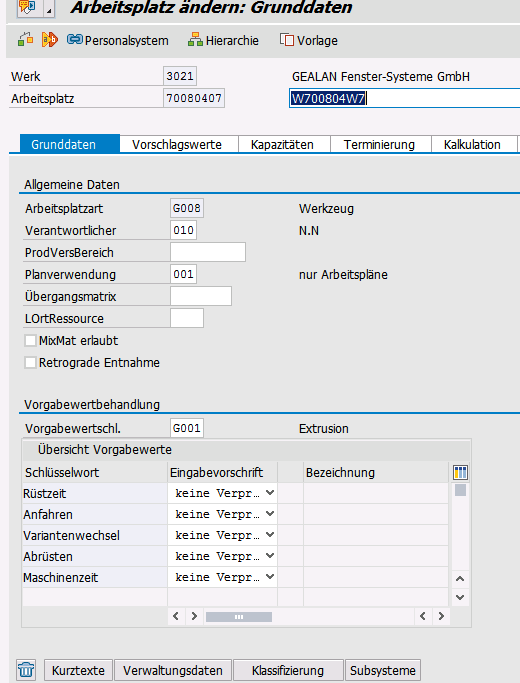

Beispiel für 70080407:

Reiter Grunddaten

Feld	Wert
Arbeitsplatzart	G001 für Maschinen, G008 für Werkzeuge
Verantwortlicher	010 (Arbeitsvorbereitung)
Planverwendung	001 (für Arbeitspläne)
Vorgabewertschl.	G001

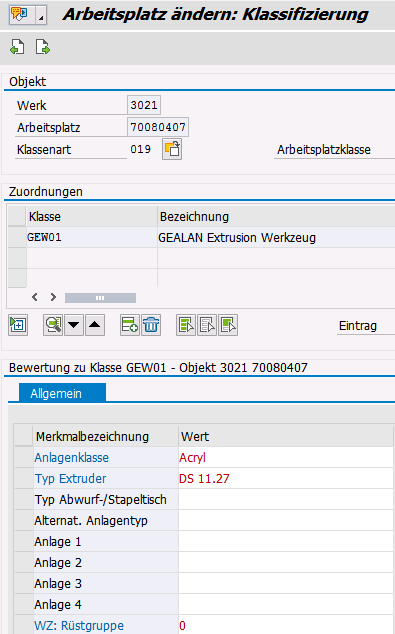

Button Klassifizierung

Merkmal	Beschreibung
Anlagenklasse
Typ Extruder	wie bekannt (Übernahme 1:1)
Typ Abwurf -/Stapeltisch
Alternativ. Anlagentyp	wie Typ Extruder
Anlage1-4	Übernahme 1:1 Maschinenrestriktionen für das Werkzeug
Rüstgruppe	Übernahme 1:1
Standard-Werkzeug	Übernahme 1:1
IST-Abzug	Übernahme 1:1
Soll-Abzug	Übernahme 1:1
KNG-Soll	Übernahme 1:1
KNG-Ist	Übernahme 1:1 aus KNG (30/40) [bezogen auf Variantenwechsel und Extrudieren]
Tool8	Übernahme 1:1

> Aus den oben genannten Merkmalen wird die Vorgabe für die Maschinenzeit im Arbeitsplan ermittelt (vgl. 3.1.4 Arbeitspläne)

Reiter Vorschlagswerte

Feld	Wert
Steuerschlüssel	PP01
REfKz	Haken immer gesetzt

Reiter Kapazitäten

Feld	Formel
Formel Bed. Rüsten	GEA001
Formel Bed. Bearb.	GEA002; → Maschinenzeit * Menge / Basismenge

Button Kapazität

Feld	Wert
Kapazitätsart	immer 003
Planergruppe	immer G01 (Arbeitsvorbereitung)
Fabrikkalender-Id	immer W8
Basismaßeinheit	immer MIN
Beginn	immer 00:00:00
Ende	immer 23:59:59
Nutzungsgrad	immer 100
Anz. Einzelkapazitäten	immer 1
Relevant für Kapazitätsterminierung	Haken immer gesetzt
Langfristplanung	Haken immer gesetzt

Reiter Terminierung

Folgende Festwerte:

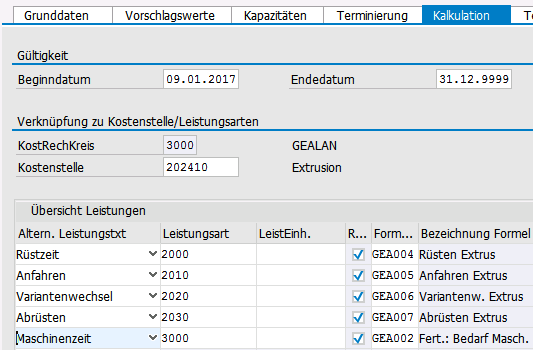

Reiter Kalkulation Werkzeuge Extrusion

• Kostenstelle: Extrusion

Pflege Werkzeugarbeitsplätze Kaschierung

Der Einstieg mit CR2 erfolgt über die Kombination Werk und Arbeitsplatz (→Anlagen_ID)

Über die Eingabehilfe oder F4 ist die Suche über die Bezeichnung (vgl. Geometrie) möglich.

Nach Enter werden entsprechende Arbeitsplätze angezeigt

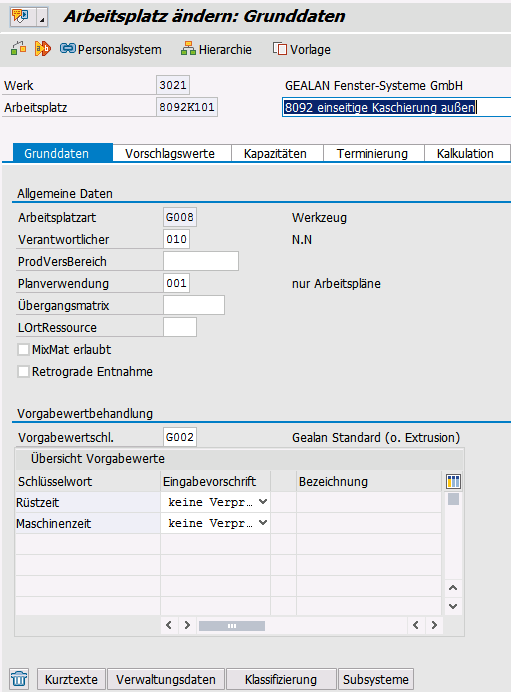

Beispiel: 8092K101

Reiter Grunddaten

Feld	Wert
Arbeitsplatzart	G001 für Maschinen, G008 für Werkzeuge
Verantwortlicher	010 (Arbeitsvorbereitung)
Planverwendung	001 (für Arbeitspläne)
Vorgabewertschl.	G002

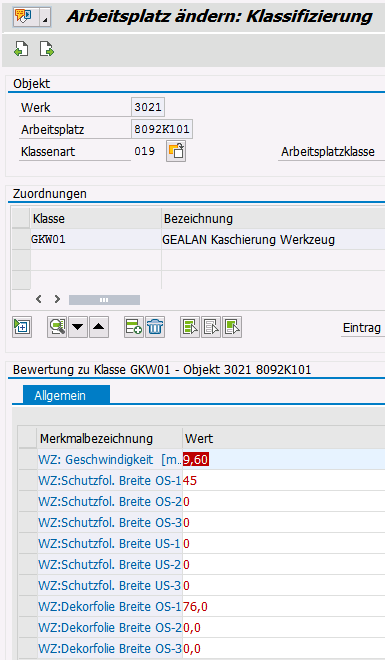

Button Klassifizierung

Merkmal	Beschreibung
Geschwindigkeit	Übernahme 1:1
Breiten in Schutzfolie und Dekorfolie	Übernahme 1:1
Kaschierseiten	Übernahme 1:1
Rüstgruppe	Übernahme 1:1
Rüstzeit	Übernahme Rüsteinheiten in min
TOOL8	Übernahme 1:1

Reiter Vorschlagswerte

Feld	Wert
Steuerschlüssel	PP01
REfKz	Haken immer gesetzt

Reiter Kapazitäten

• Keine Relevanz

Button Kapazität

Feld	Wert
Kapazitätsart	immer 003
Planergruppe	immer G01 (Arbeitsvorbereitung)
Fabrikkalender-Id	immer W8
Basismaßeinheit	immer MIN
Beginn	immer 00:00:00
Ende	immer 23:59:59
Nutzungsgrad	immer 100
Anz. Einzelkapazitäten	immer 1
Relevant für Kapazitätsterminierung	Haken immer gesetzt
Langfristplanung	Haken immer gesetzt

Reiter Terminierung

Folgende Festwerte:

Reiter Kalkulation Werkzeuge Kaschierung

• Kostenstelle: Kaschierung

Neuanlage Arbeitsplätze CR01

Bei der Neuanlage von Arbeitsplätzen ist die Vorgabe eines identisch ausgeprägten Vorlagearbeitsplatzes empfehlenswert.

Beispiel: Neues Extrusionswerkzeug (7008 acryl W6)

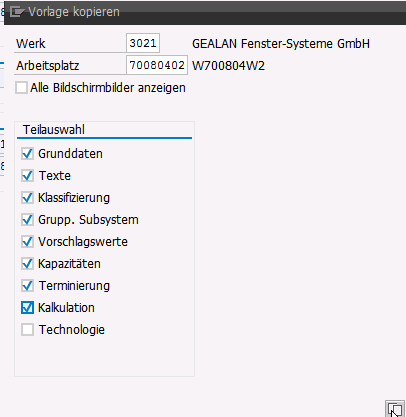

Als Arbeitsplatz-Vorlage dient im Beispiel 70080402. Im nächsten Fenster werden alle relevanten Sichten angewählt und über Button Kopieren übernommen.

Der Feldinhalt kann im jeweiligen Reiter bzw. Button für Klassifizierung überprüft und ggf. abgeändert werden.

warning

Achtung: insbesondere Klassifizierung prüfen!

Im Reiter Grunddaten ist die Bezeichnung anzupassen:

Mit Speichern kommt die Meldung, dass Arbeitsplatz hinzugefügt wurde.
